Преимущества грабельной решетки RGK:
эффективное извлечение крупногабаритного мусора
высокая эксплуатационная надежность конструкции
модульная конструкция, которая обеспечивает быстрый и удобный монтаж
минимальная вероятность засорения очищенной воды
возможность замены грабель и скребка, включая изменение прозора
возможность установки в уже существующий канал, без изменения его формы и размеров.
Грабельная решетка представляет собой сварную конструкцию корпуса из нержавеющей стали, основными узлами которого являются фильтровальный экран и корзина с гребёнкой, приводимый в движение мотор-редуктором. Фильтровальный экран состоит из ламелей или прутков и служит для удержания крупных загрязнений. Его очистка осуществляется с помощью ковша с гребёнкой, которые двигаясь по направляющим, удаляют осадок и поднимают его над каналом. В крайнем верхнем положении загрязнения удаляются с гребёнки при помощи подвижного скребка и попадают на транспортирующее устройство или в мусорный контейнер. После очистки корзина перемещается в крайнее нижнее положение, пока не поступит сигнал от датчика уровня воды, тогда цикл начнется заново.
Решетка оснащена системой управления, состоящей из шкафа управления, датчиков уровня жидкости и модуля GSM. Такая система обеспечивает работу решетки в автоматическом режиме и обеспечивает удалённую связь с компанией-разработчиком.
| №
|

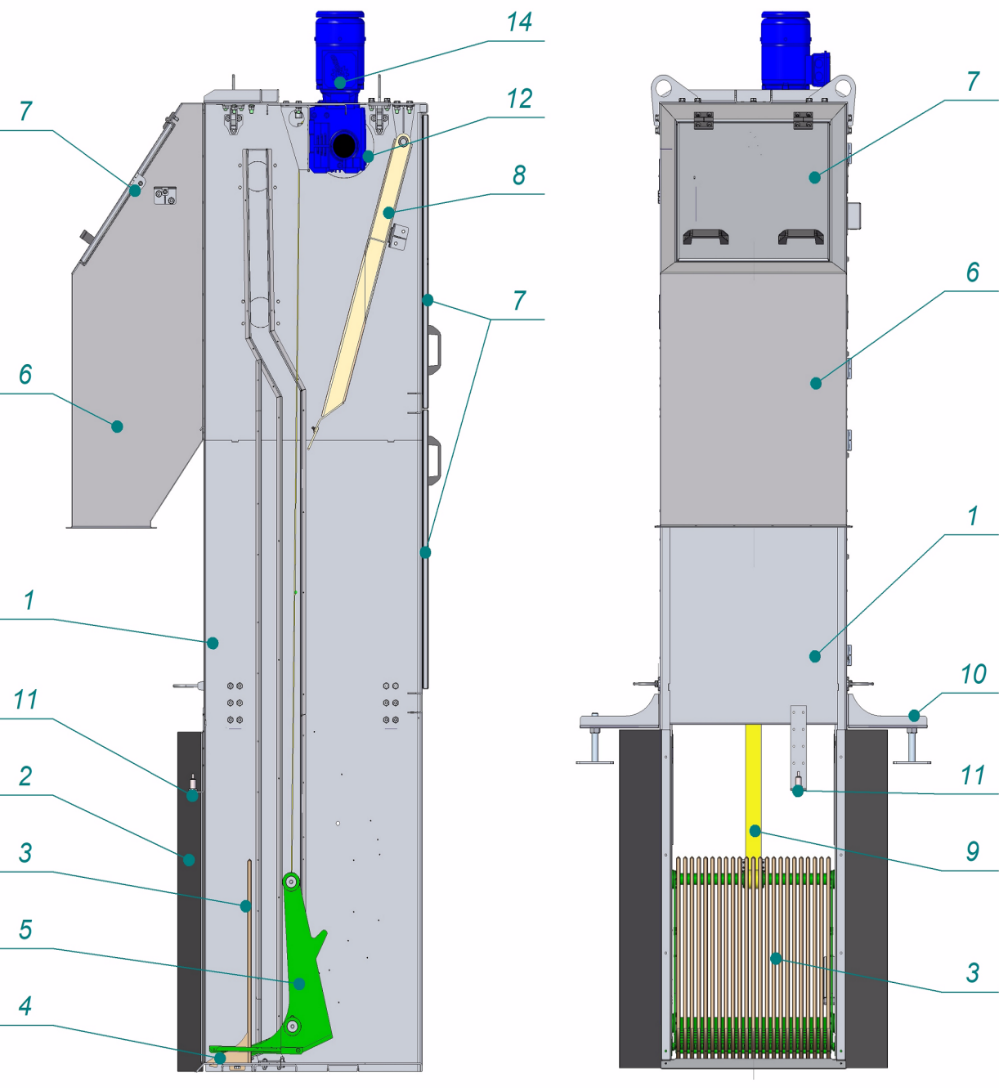

Наименование
|
|---|---|
|
1 |
Корпус решётки |
|
2 |
Фартук |
|
3 |
Фильтрующий экран |
|
4 |
Основание фильтрующего экрана |
|
5 |
Подвижная корзина |
|
6 |
Кожух транспортировки отфильтрованного материала |
|
7 |
Технологический лючок |
|
8 |
Подвижной скребок |
|
9 |
Стропа ленточная |
|
10 |
Опора регулируемая |
|
11 |
Датчик уровня воды |
|
12 |
Шкив |
|
13 |
Мотор-редуктор |
